一、產品概述

SND101開關狀態指示儀是一種多功能、智能化模擬動態指示器。用于3-35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜?？扇〈F(xiàn)有的一次回路模擬、帶電顯示器、自動加熱除濕控制器，具備了斷路器分合閘狀態指示、儲能指示、接地開關指示、手車位置指示、及RS485通信接口等多項功能。本產品采用性能優良的單片機控制，采用工業級電子元件，采用獨特的軟硬件抗干擾技術。與傳統開關狀態指示儀相比，可靠性更高，搞干擾能力更強。產品量身訂做：根據用戶不同要求，進行不同的功能組合設計。

本產品外觀精致、美觀，極大地簡化、美化了開關柜的面板。

二、主要功能

◆ 一次模擬圖動態指示

◆ 自動調節柜內溫度及凝露

◆ 高壓帶電指示、閉鎖輸出

◆ 兩路負載接口

◆ 加熱器斷線檢測

◆ RS485通信接口

三、技術特性

供電電源：AC/DC 80-270V

工作環境：-10℃～50℃，≤95%RH

存貯環境：-40℃～80℃，≤95%RH

抗電強度：外殼與端子間 ≥AC 2000V/1min

絕緣性能：外殼與端子間 ≥100MΩ

抗電磁干擾性能：符合GB/T 17626

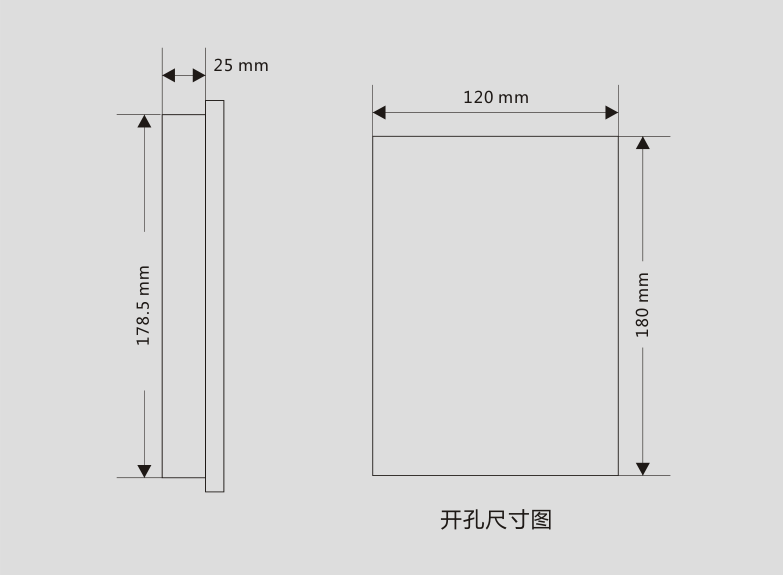

四、安裝方式

外形尺寸：200×130×60mm3

開孔尺寸：180×120mm2
